产品型号:超低延时COFDM无线TDD图数一体机
用途:我们在COFDM、DSSS调制方式 基础上,自研出一套TDD分时双工技术无线图数一体机系统,系统通过严格的时隙划分和相位同步补偿技术,实现视频流和控制流、数据流的分时传输,解决了传统的视频控制系统的问题。
扫描二维码:
无线图像宽带传输&无线控制数据窄带传输系统
我们在COFDM、DSSS调制方式 基础上,自研出一套TDD分时双工技术无线图数一体机系统,系统通过严格的时隙划分和相位同步补偿技术,实现视频流和控制流、数据流的分时传输,解决了传统的视频控制系统的问题。

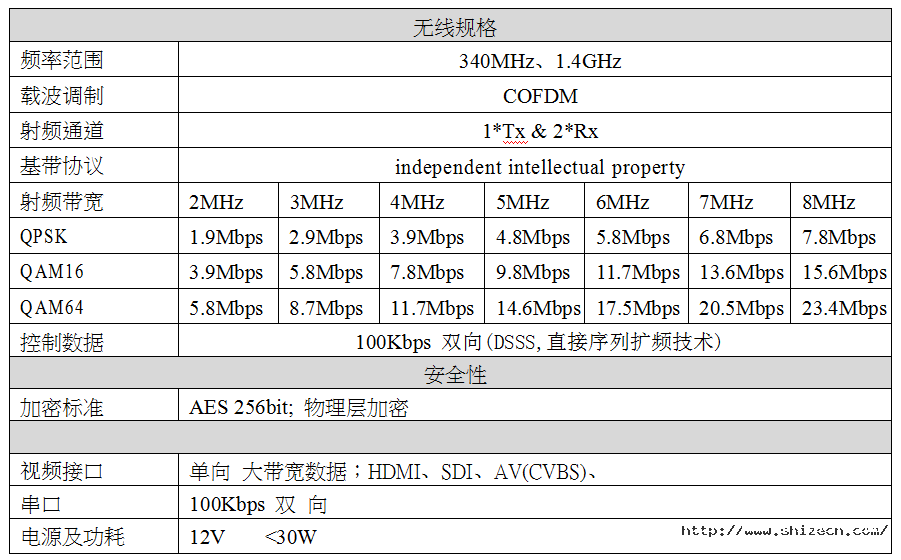

遥控、图像一体机设计技术指标
项 目
描 述
图传通道星座图调制
QPSK(4QAM)、16QAM、64QAM
图传通道数据带宽
4Mbps—30Mbps(单向) COFDM
图传端到端时间延迟:含编解码
30ms
控制数据通道参数
100Kbps(双向) 扩频技术
工作频段
340MHz,步进为0.5M。
根据客户要求进行调整频段
传输距离
地面空旷下传输距离:800-3000米(可定制)
天 线
车载天线
发射功率
5W可调
射频带宽
2~8MHz可调
前向纠错
1/2、2/3、3/4、7/8
保护间隔
1/4、1/8、1/16、1/32
射频接口
IPEX、SMA等
参数设置方式
通过LED数码显示板调节参数(串口)
加密方式
256位AES(与调制板配合)
工作电流
≤1.2A(@12V)
功 耗
≤14.5W
工作温度
-10℃~+70℃
物理性质(尺寸)
可根据客户要求进行定制设计
